Products
Modbus ASCII/RTU/TCP 게이트웨이
-
10/100 Mbps Ethernet
-
RS232/422/485 Serial (2/3/6/10 Ports)
-
Discrete Input/Output R
산업용 모드버스 게이트웨이
유선랜 모드버스 게이트웨이 장치는 RS232 또는 RS422/485 시리얼 포트로 입력된 Modbus ASCII/RTU 프레임을 Modbus/TCP 프레임으로 변환하여 이더넷 포트로 송신합니다. 반대로 이더넷 포트로 수신된 Modbus/TCP 프레임은 Modbus ASCII/RTU 프레임으로 변환된 뒤 시리얼 포트로 출력됩니다. 사용자 설정에 따라 Modbus/TCP 마스터 (TCP Socket Client) 또는 Modbus/TCP 슬레이브 (TCP Socket Server) 모드로 동작합니다. Modbus/TCP 마스터 모드에서는 시리얼 포트에 Modbus ASCII/RTU 마스터 장치를 연결하여 사용하며 TCP/IP 네트워크를 통해 연결할 Modbus/TCP 슬레이브 장치들의 IP 주소와 소켓 번호가 등록됩니다. Modbus/TCP 슬레이브 모드에서는 시리얼 포트에 Modbus ASCII/RTU 슬레이브 장치가 연결되며 Modbus/TCP 마스터 장치로부터의 연결을 대기하는 소켓 번호가 등록됩니다. DIVA-IDS 제품은 RS232 포트와 RS422/485 포트를 제공하며 각각의 포트는 독립적으로 동작합니다. DIVA-IO-DIO 시리즈는 RS422/485 포트와 디지털 접점 입출력 4채널을 제공하며 시리얼 포트와 디지털 입출력 채널이 독립적으로 동작합니다. DIVA 시리즈는 시리얼 인터페이스에 IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-2 써지 보호 기능을 제공하고 영하 40°C 부터 영상 85°C 사이의 폭넓은 온도에서 동작하기 때문에 다양한 산업 현장에서 안전하게 사용할 수 있습니다. 또한 오토 토글링 기능을 통해 RS422/485 신호 입출력을 사용자가 직접 제어할 필요가 없으며 RS485 Echo / Non-Echo 모드를 지원합니다.

Modbus Serial 장치 사이 연결
RS232/422/485 시리얼 인터페이스 기반으로 구성된 모드버스 시리얼 네트워크를 이더넷 기반의 Modbus/TCP 네트워크로 손쉽게 변환할 수 있습니다. 또한 Modbus ASCII 데이터를 Modbus RTU 데이터로 변환하는 것도 가능합니다.

시리얼 포트 확장
모드버스 슬레이브 ID를 변경할 수 없는 여러 개의 시리얼 장치를 모드버스 마스터 장치에 연결할 경우 장치 구분을 위한 여러 개의 실리얼 포트가 필요합니다. 이때 각각의 슬레이브 장치는 서로 다른 TCP 소켓 번호를 통해 구분됩니다. DIVA-IDS 제품은 1개의 RS232 포트와 1개의 RS422/485 포트를 제공하고 DIVA-IO-DIO 시리즈는 1개의 RS422/485 포트를 제공합니다. 기본 제공되는 포트 외에 시리얼 포트를 1 / 4 / 8 / 16 포트 단위로 확장할 수 있으며 연결할 장치가 추가될 경우 모드버스 게이트웨이 제품을 다시 구매할 필요 없이 확장 모듈만 추가하여 비용을 절감할 수 있습니다. 확장된 시리얼 포트는 기본 시리얼 포트와 마찬가지로 각각 독립적인 모드와 통신 사양으로 Modbus/TCP 네트워크에 연결됩니다.

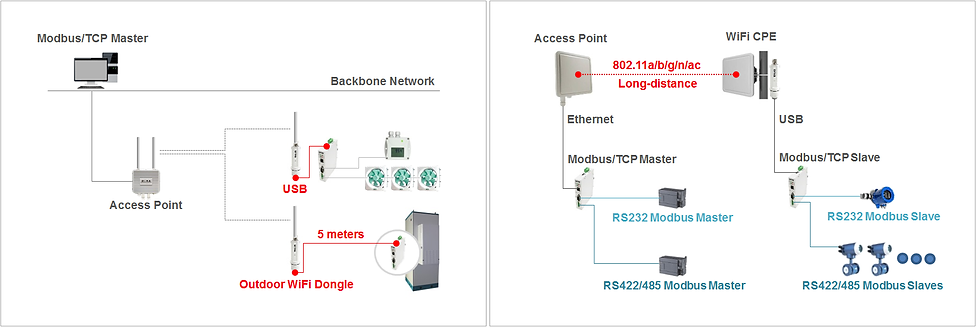

무선랜 인터페이스 추가
DIVA-IDS 및 DIVA-IO-DIO 장치는 10/100 Mbps 유선랜 인터페이스를 제공합니다. 설치 환경에 따라 무선랜 네트워크에 연결해야 할 경우 802.11a/b/g/n/ac WiFi 규격의 외장 모듈을 연결하여 무선랜 연결 기능을 추가합니다. 무선랜 기능이 추가된 DIVA-IDS 및 DIVA-IO-DIO 장치는 무선랜 액세스 포인트 장치에 대하여 무선랜 클라이언트 모드로 동작합니다. 무선랜 외장 모듈은 열악한 산업 현장에서 사용하도록 IP66 방수/방진 규격을 제공하며 -40℃ 부터 70℃ 사이의 온도에서 동작합니다. 또한 최대 5미터 길이의 USB 케이블을 사용할 수 있기 때문에 안테나 연장 케이블을 사용하지 않아 신호 감쇄를 최소화 합니다.

DIVA-IDS 제품 사양
-
10/100 Mbps 이더넷 포트 1개
-
RS232 포트 1개, DB9 Male 커넥터
-
RS422/485 포트 1개, 5핀 터미널블록 커넥터
-
USB 2.0 Host 포트 1개 (시리얼 포트 확장, 무선랜 기능 추가)
-
9~50V DC 전원 입력, 5핀 터미널블록 커넥터
-
무극성 전원 인터페이스 (역전압 보호)
-
35mm 딘레일 또는 Panel/Wall 장착 구조
-
유선 네트워크 연결 및 시리얼 통신 상태 표시를 위한 LED 7개
-
설정 초기화를 위한 리셋 버튼
-
-40 ~ +85 ℃ 동작
-
IEC 61000-4-4 : 빠르게 반복되는 전기적 과도 신호로부터 시스템 보호
-
IEC 61000-4-5 : 8/20 ㎲ 파형의 400W 이하 써지로부터 시스템 보호
-
IEC 61000-4-2 : ±30 kV ESD 충격으로부터 시스템 보호
-
디바이스 서버, 모드버스 게이트웨이 겸용
- 맞춤형 펌웨어 개발 지원



DIVA-IO-DIO 시리즈 사양
-
10/100 Mbps 이더넷 포트 1개
-
RS422/485 포트 1개, 5핀 터미널블록 커넥터
-
디지털 입출력 포트 4개, 6핀 터미널블록 커넥터
-
USB 2.0 Host 포트 1개 (시리얼 포트 확장, 무선랜 기능 추가)
-
로직 / 필드 회로 사이에 2500 Vrms 절연
-
로직 동작 전원 : 9~50V DC 입력, 5핀 터미널블록 커넥터
-
필드 동작 전원 : 12~24V DC 입력, 6핀 터미널블록 커넥터
-
로직 전원 무극성 인터페이스 (역전압 보호)
-
35mm 딘레일 또는 Panel/Wall 장착 구조
-
유선 네트워크 연결 및 시리얼 통신 상태 표시를 위한 LED 9개
-
설정 초기화를 위한 리셋 버튼
-
-40 ~ +85 ℃ 동작
-
IEC 61000-4-4 : 빠르게 반복되는 전기적 과도 신호로부터 시스템 보호
-
IEC 61000-4-5 : 8/20 ㎲ 파형의 400W 이하 써지로부터 시스템 보호
-
IEC 61000-4-2 : ±30 kV ESD 충격으로부터 시스템 보호
-
디바이스 서버, 모드버스 게이트웨이 겸용
- 맞춤형 펌웨어 개발 지원
